ساخت دیاگرام انفجاری با فتوشاپ؛ از ارائه ساده تا بیان حرفه‌ای

در معماری و شهرسازی ، فقط خودِ طرح مهم نیست؛ نحوه ارائه طرح هم بخش مهمی از قضاوت مخاطب، استاد، کارفرما یا داور را شکل می‌دهد. خیلی وقت‌ها یک پروژه خوب، به‌دلیل ارائه ضعیف دیده نمی‌شود؛ و در مقابل، پروژه‌ای متوسط با گرافیک بهتر، تأثیر بیشتری می‌گذارد. یکی از مؤثرترین ابزارهای ارائه در این میان، دیاگرام انفجاری است؛ دیاگرامی که می‌تواند لایه‌ها، اجزا، روابط فضایی و منطق شکل‌گیری پروژه را به‌شکلی واضح و جذاب نمایش دهد.

بسیاری تصور می‌کنند ساخت دیاگرام انفجاری فقط در نرم‌افزارهای سه‌بعدی مثل Rhino، SketchUp یا Revit انجام می‌شود، اما واقعیت این است که فتوشاپ همچنان یکی از بهترین ابزارها برای نهایی‌سازی، ترکیب‌بندی و حرفه‌ای‌کردن این نوع دیاگرام‌هاست. فتوشاپ به شما اجازه می‌دهد یک مدل انفجاری ساده را به یک ارائه خوانا، تمیز و قابل انتشار تبدیل کنید.

در این مقاله، با مفهوم دیاگرام انفجاری، کاربرد آن در ارائه‌های معماری، و روش ساخت آن در فتوشاپ آشنا می‌شویم. و آموزش رو به صورت تصویری می بینیم

دیاگرام انفجاری چیست؟

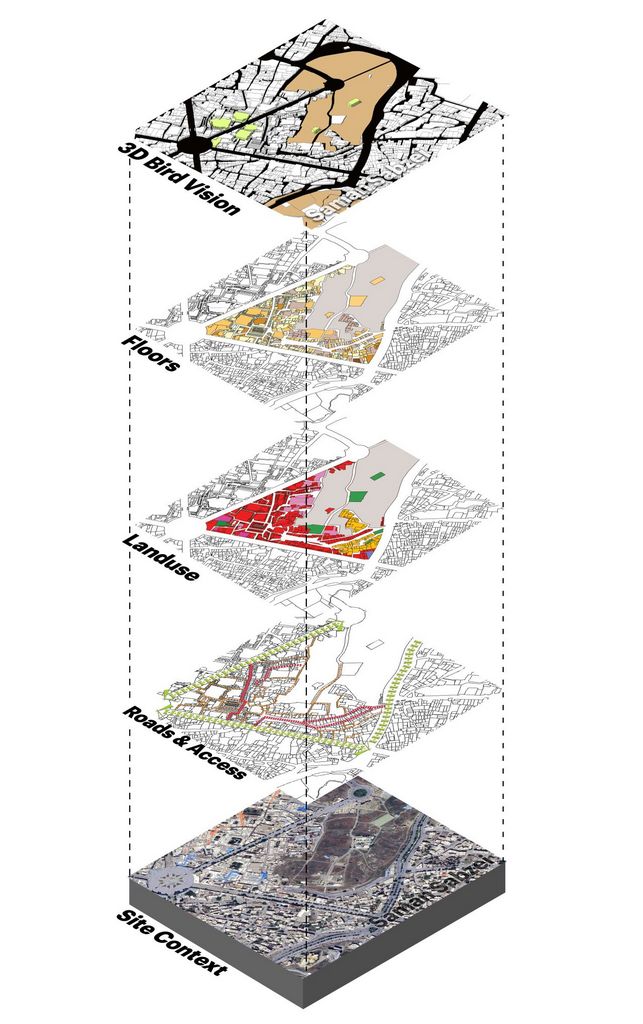

دیاگرام انفجاری یا Exploded Diagram نوعی نمایش گرافیکی است که در آن اجزای مختلف یک پروژه از هم فاصله می‌گیرند تا ساختار، لایه‌بندی، روابط فضایی یا ترتیب مونتاژ آن‌ها روشن‌تر شود. این نوع دیاگرام در معماری، طراحی داخلی، طراحی محصول و حتی شهرسازی کاربرد دارد.

در پروژه‌های معماری، دیاگرام انفجاری معمولاً برای نمایش موارد زیر استفاده می‌شود:

• تفکیک طبقات ساختمان
• نمایش لایه‌های سازه، پوسته و فضا
• توضیح ارتباط بین عملکردها
• نشان دادن روند شکل‌گیری حجم
• تفکیک اجزای نما یا عناصر داخلی
• نمایش سلسله‌مراتب فضاها

مزیت اصلی این دیاگرام در این است که به‌جای نمایش صرفِ یک فرم نهایی، منطق پروژه را نشان می‌دهد.

چرا فتوشاپ برای ساخت دیاگرام انفجاری مناسب است؟

هرچند تولید اولیه مدل انفجاری معمولاً در نرم‌افزار سه‌بعدی انجام می‌شود، اما فتوشاپ در مرحله ارائه نهایی مزیت‌های مهمی دارد:

۱. کنترل بهتر روی گرافیک

در فتوشاپ می‌توانید رنگ، کنتراست، شفافیت، سایه، ضخامت خطوط و ترکیب‌بندی کلی را دقیق‌تر مدیریت کنید.

۲. امکان افزودن متن و نشانه‌گذاری

فلش‌ها، شماره‌ها، توضیحات، لیبل‌ها و آیکون‌ها در فتوشاپ با آزادی بیشتری طراحی می‌شوند.

۳. اصلاح سریع خروجی

اگر خروجی خام از اسکچاپ یا راینو کمی شلوغ یا بی‌روح باشد، در فتوشاپ می‌توان آن را تمیز، مینیمال و حرفه‌ای کرد.

۴. مناسب برای شیت‌بندی و هدر سایت

دیاگرام انفجاری‌ای که در فتوشاپ نهایی می‌شود، هم برای شیت‌های دانشگاهی مناسب است و هم برای استفاده در مقاله، سایت، شبکه‌های اجتماعی یا پورتفولیو.

قبل از شروع: چه چیزهایی نیاز دارید؟

برای ساخت یک دیاگرام انفجاری با فتوشاپ، بهتر است این موارد را آماده داشته باشید:

• مدل سه‌بعدی پروژه در SketchUp، Rhino، Revit یا AutoCAD 3D
• خروجی تصویری از اجزای جداشده پروژه
• یا چند لایه رندر/لاین‌ورک از طبقات و اجزای مختلف
• یک ایده روشن از چیزی که می‌خواهید توضیح دهید

نکته مهم این است که دیاگرام انفجاری نباید صرفاً زیبا باشد؛ باید معنادار باشد. یعنی مخاطب بفهمد چرا این اجزا از هم جدا شده‌اند و این جداسازی چه چیزی را توضیح می‌دهد.

مراحل ساخت دیاگرام انفجاری با فتوشاپ

مرحله اول: خروجی گرفتن از مدل

اول باید اجزای پروژه را در نرم‌افزار مدل‌سازی از هم جدا کنید. مثلاً:

• طبقه همکف
• طبقه اول
• بام
• سازه
• پوسته نما
• هسته ارتباطی
• مسیرهای حرکتی

این اجزا را می‌توانید به‌صورت جداگانه خروجی PNG با پس‌زمینه شفاف یا خروجی خطی بگیرید. اگر خروجی‌ها تمیز و واضح باشند، کار شما در فتوشاپ خیلی سریع‌تر خواهد بود.

خروجی‌ها را با زاویه دید یکسان و مقیاس ثابت بگیرید تا در فتوشاپ بدون دردسر روی هم بنشینند.

مرحله دوم: ساخت بوم مناسب در فتوشاپ

در فتوشاپ یک فایل جدید با ابعاد مناسب باز کنید. بسته به کاربرد، اندازه می‌تواند متفاوت باشد:

• برای وب‌سایت: مثلاً 1920×1080 پیکسل
• برای اینستاگرام: 1080×1350 یا 1080×1080
• برای شیت معماری: A3 یا A2 با رزولوشن 300dpi

بهتر است از ابتدا ساختار صفحه را مشخص کنید:

آیا دیاگرام در مرکز قرار می‌گیرد؟

آیا قرار است توضیحات در کنار آن باشد؟

آیا زمینه سفید است یا تیره؟

مرحله سوم: چیدمان لایه‌ها

هر جزء خروجی‌شده را به‌عنوان یک لایه جدا وارد فتوشاپ کنید. سپس آن‌ها را با فاصله عمودی یا مورب از هم قرار دهید تا حس انفجار و جداسازی ایجاد شود.

در این مرحله باید به چند نکته دقت کنید:

• فاصله بین لایه‌ها منظم باشد
• ترتیب اجزا منطقی باشد
• هم‌راستایی حفظ شود
• اغراق بیش از حد در فاصله‌گذاری نکنید
• خوانایی مهم‌تر از جلوه‌گری است

اگر قرار است طبقات را از هم جدا کنید، بهتر است محور اصلی عمودی حفظ شود تا بیننده سریع‌تر ساختار ساختمان را درک کند.

مرحله چهارم: افزودن سایه و عمق

برای اینکه دیاگرام تخت و خام به نظر نرسد، می‌توانید از سایه‌های نرم و کنترل‌شده استفاده کنید. این کار کمک می‌کند لایه‌ها بهتر از هم تفکیک شوند.

چند ابزار مفید در این بخش:

• Drop Shadow
• Layer Opacity
• Blur
• Gradient Overlay در صورت نیاز محدود

اما باید حواستان باشد که زیاده‌روی نکنید. دیاگرام معماری باید شفاف و حرفه‌ای باشد، نه شبیه پوسترهای تبلیغاتی.

مرحله پنجم: نشانه‌گذاری و توضیح

اینجاست که فتوشاپ واقعاً ارزش خود را نشان می‌دهد. شما می‌توانید با استفاده از:

• فلش‌ها
• خطوط راهنما
• شماره‌گذاری
• تیترهای کوتاه
• توضیح یک‌خطی برای هر لایه
• کد رنگی

این توضیحات باید کوتاه، دقیق و خوانا باشند. هدف از دیاگرام، توضیح است نه شلوغ‌کردن صفحه.

مرحله ششم: انتخاب رنگ مناسب

در دیاگرام انفجاری، رنگ نقش مهمی در سلسله‌مراتب بصری دارد. بهتر است از پالت محدود استفاده کنید. معمولاً این رویکردها جواب خوبی می‌دهند:

• زمینه سفید + خطوط خاکستری + یک رنگ تأکیدی
• زمینه تیره + اجزای روشن + رنگ مکمل برای فلش‌ها
• استفاده از رنگ‌های مفهومی برای عملکردهای مختلف

اگر پروژه شما رسمی و مینیمال است، از رنگ‌های خنثی استفاده کنید. اگر قصد دارید مقاله یا پست شبکه اجتماعی بسازید، می‌توانید کمی جسورتر باشید؛ ولی همچنان تعادل را حفظ کنید.

اشتباهات رایج در ساخت دیاگرام انفجاری

خیلی از دیاگرام‌ها از نظر فنی درست هستند، اما از نظر ارتباطی ضعیف‌اند. مهم‌ترین اشتباهات رایج عبارت‌اند از:

۱. شلوغی بیش از حد

وقتی همه چیز را همزمان می‌خواهید توضیح دهید، مخاطب هیچ چیز را درست نمی‌فهمد.

۲. نبودِ سلسله‌مراتب

اگر ندانیم کدام بخش مهم‌تر است، دیاگرام فقط یک تصویر پراکنده می‌شود.

۳. استفاده افراطی از افکت‌ها

سایه زیاد، درخشش، گرادیان‌های سنگین و رنگ‌های تند معمولاً از حرفه‌ای‌بودن کار کم می‌کنند.

۴. فونت نامناسب

فونت‌های غیرحرفه‌ای یا بیش از حد تزئینی، تمام زحمت شما را خراب می‌کنند.

۵. نداشتن ایده مفهومی

اگر دیاگرام فقط اجزا را از هم جدا کند، اما چیزی را توضیح ندهد، عملاً بی‌فایده است.

فتوشاپ به‌تنهایی کافی است؟

پا

فتوشاپ بهترین ابزار برای ارائه نهایی است، اما معمولاً برای ساخت دقیق مدل انفجاری، به یک نرم‌افزار پایه نیاز دارید. ترکیب رایج معمولاً این‌طور است:

• SketchUp + Photoshop
• Rhino + Illustrator + Photoshop
• Revit + Photoshop
• AutoCAD + Photoshop

اگرچه در برخی پروژه‌های ساده می‌توان با کپی، برش و جابه‌جایی لایه‌ها مستقیماً در فتوشاپ هم یک دیاگرام ساخت، اما برای خروجی حرفه‌ای‌تر بهتر است مدل پایه در نرم‌افزار دیگری آماده شده باشد.

چه نوع پروژه‌هایی بیشترین نیاز را به دیاگرام انفجاری دارند؟

دیاگرام انفجاری تقریباً در همه پروژه‌ها مفید است، اما در این موارد اهمیت بیشتری دارد:

• پروژه‌های دانشجویی برای ژوژمان
• پورتفولیوی معماری
• ارائه طراحی داخلی
• تحلیل ساختار نما
• نمایش روند شکل‌گیری کانسپت
• پروژه‌های مسابقاتی
• مقاله‌ها و محتوای آموزشی معماری

اگر هدف شما توضیح «چگونگی ساخته‌شدن» یا «منطق لایه‌بندی» پروژه است، این نوع دیاگرام یکی از بهترین گزینه‌هاست.

جمع‌بندی

ساخت دیاگرام انفجاری با فتوشاپ فقط یک مهارت گرافیکی نیست؛ بلکه بخشی از توانایی شما در بیان روشن ایده معماری است. یک دیاگرام خوب می‌تواند پیچیدگی پروژه را ساده کند، منطق طراحی را نشان دهد و کیفیت ارائه شما را چند پله ارتقا دهد.

فتوشاپ در این مسیر، ابزاری قدرتمند برای تنظیم نهایی، زیباسازی کنترل‌شده و خواناتر کردن دیاگرام‌هاست. اما نکته کلیدی اینجاست:

دیاگرام انفجاری زمانی ارزشمند است که چیزی را واقعاً توضیح دهد، نه فقط چیزی را از هم جدا کند.

اگر شما هم در حال تهیه شیت، پورتفولیو یا محتوای آموزشی معماری هستید، یادگیری ساخت این نوع دیاگرام می‌تواند یکی از کاربردی‌ترین مهارت‌های ارائه برایتان باشد.
